三面翻廣告牌-三面翻廣告機詳細介紹

產品定義：

網上百科：三面翻廣告牌廣告牌最早出現與廣東地區，那還是上個世紀九十年代，因為其獨特的廣告表現方式-具有動感和三面增值，使其區別于普通單面路牌，又區別于霓虹燈，電子屏幕等戶外廣告媒介。強烈的視覺沖擊力，使其形成品質兼優的個性，并成為戶內外極佳的導視媒體。而今已經廣泛使用在車站、機場、碼頭、體育場、大型建筑的墻面和樓頂等戶外。同時，在展覽會、商場、娛樂場所、門頭裝飾等室內也有很大的應用。

三面翻是現代廣告中新興的，表現形式它由一組特制三棱柱鋁型材并排定位構成的，通過電機驅動使三棱柱不斷轉動形成的三幅畫面，獨有的動感廣告展現和三倍增值空間。三面翻廣告牌誕生于90年代初，由于其卓越的產品特性很快流行于歐美各國。它不僅富有韻律的動態效果以及三倍的表現空間，更有較低的運行成本和高效免維護的特點。

三面翻廣告牌在國外受廣告主青睞主要憑其兩點：一是其動態的傳播方式，二是它能最簡潔地完成一個故事情節的鋪陳。

洪海三面翻廣告牌定義：三面翻廣告牌是由一組并排的鋁型材三棱柱構成。通過控制器控制、電機驅動、撥盤傳動，使所有三棱柱圍繞自身中心傳動軸轉動，按照預先設置好的類似于多米諾骨牌的方式進行漸進式的翻轉，定格后形成三幅動態畫面。

產品特點與優勢

三面翻比之普通戶外路牌，三面翻廣告牌具備兩大特點和優勢：一是承載廣告量大，是普通戶外路牌的三倍；二是引人注目，間歇性的翻轉和停頓，更能夠引發過往人群的關注，實現更大的廣告效果。

三面翻廣告牌具有三倍表現的空間和視覺動感優勢。

可廣泛使用在戶外，如車站，機場，碼頭，體育場，大型建筑的墻面和樓頂等處，以及戶外展覽會、商場、娛樂場、門頭裝飾等場所，可大大提高黃金廣告位的利用率，并達到美化城市效果。

三面翻廣告牌表面看起來很簡單，但真正有能力做的精益求精不出問題，沒有幾家能做的到；洪海公司大型三面翻生產企業，擁有業內幾乎所有的三面翻傳動技術和20多年幾萬例工程實踐，是三面翻廣告牌行業標準的起草單位，也是業內規模遠超第二的三面翻工廠企業，洪海三面翻六面翻產品業內獨家進入上海世博會，產品銷往國內95以上的城市并出口幾十個國家和地區。同樣是三面翻質量大不同，選擇洪海就是選擇價值。

那么洪海三面翻廣告牌和小作坊生產相比有什么優勢：

產品制造材料配件差異：



智能化控制

采用步進電機、傳感器。PLC編程等工業自動化控制系統，實現產品可靠的運行；

模塊化集成機構

機械結構由原來很復雜的多個傳動環節做成集成化模塊化的一體式結構，由復雜變簡單，大大減少中間環節，因此質量可靠，操作維修方便。

技術參數：

洪海三面翻技術參數
三棱柱	寬度30mm--126mm，厚度0.8mm--2.0mm（視鋁型材高度而定）；
四周邊框	尺寸136mm×136mm，厚度2.0mm,整體U型邊框，更牢固；
主型材	特質鋁合金環保型6063-T5，堅固，不易變形；耐用；
電機護罩	由鐵皮護罩改為鋁合金護罩，防水性能更好；
耗電量	100平方三面翻，每天工作15小時，耗電2度（不含外射燈）；
整機重量	每平方米約10-18公斤，根據三棱柱壁厚確定；
畫面尺寸	超過6米要分層，并用加厚的鋁材，長度不限；
畫面材質	噴繪車身貼，覆亞光膜或亮膜；
畫面縫隙	8-14mm，根據三面翻廣告牌的具體尺寸來確定。
畫面轉動時間	每面6-30秒（出廠已設定）。
畫面停留時間	0 - 999秒自由設定。
畫面翻轉方式	左漸進、右漸進、開幕式、閉幕式、波浪式、同步式
抗風能力	8級， 風力大及東北寒冷地區設有防風防凍保護開關，當環境溫度低于零下15度時電機外殼自動加熱 ，仍正常運轉。
運行壽命	安裝合格，正常保養的條件下，每天以16小時計算，正常壽命為10年。
三面翻電器系統
電源	電壓220v、頻率50HZ、電流0.54A、功率90W/120w
電機	90W/120W國產電機/松下電機，具有較好散熱性能，低振動，高性能，長壽命；
控制系統	高度集成化GK100-B,數顯式傻瓜智能控制器，由山東洪?？偣こ處熓泛楹ＴO計研發，操作方便，性能穩定；
傳動系統	最新雙齒步進輪推進系統，不跳齒，畫面翻轉更平穩，傳動更平穩，不抖動；運轉更緊密，不偏移； 壓力大軸承，防止三棱柱脫落，且下三角蓋具有萬向離合保護，在出現碰撞時能向上彈起再復位，確保機器元件不會損壞；
傳動軸	直徑25mm加厚空心花鍵軸，扭力、彈性更強，花鍵式撥盤，采用頂絲固定，不需要打孔，防止傳動軸打孔過多，傳動軸斷裂的問題，提高傳動軸使用壽命；
撥盤步進角度	三面翻漸進式的翻轉，靠的是傳動軸上的撥盤漸進的步進角，洪海全數控機械化注塑撥盤，確保相鄰兩個撥盤2.5度的步進角，且撥盤在注塑時就已經編好號，只要按照編號插進去其步進角都絕對均勻，使三面翻廣告牌轉動時步進速度絕對均勻；
上梁彈簧箱	大軸承，具有彈性自鎖限位保護，并采用超限保護上三角蓋，防止三棱柱脫落，并具有防雨保護罩保護，防止三棱柱進入雨水，軸承生銹；
傳動元件	PA66工業尼龍，美國杜邦，不添加任何雜質的材料，本身具有潤滑作用，并經過高溫高壓烘干機烘干后，確保其干燥性再由臥式注塑機注塑，確保超強穩定性、機械強度，硬度，韌性，耐磨性；
應用范圍	樓頂、墻面、立交橋、T型立柱、三面高炮等戶外大型廣告

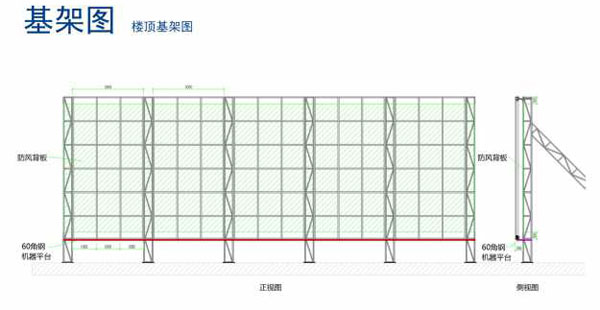

樓頂鋼構結構圖紙

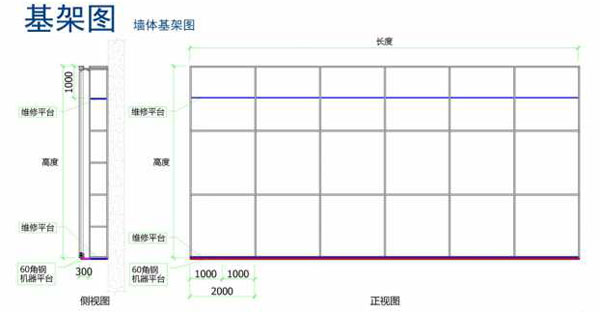

墻面鋼構結構圖紙

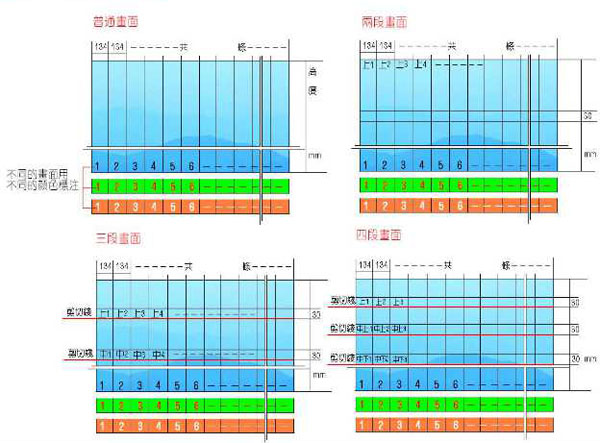

畫面分割示意圖

產品用途

 可廣泛使用在戶外，如車站，機場，碼頭，體育場，大型建筑的墻面和樓頂等處，以及戶外展覽會、商場、娛樂場、門頭裝飾等場所，可大大提高黃金廣告位的利用率，并達到美化城市效果。

安裝維修維護

1.基礎支架：三面翻廣告牌應安裝在牢固的金屬支架或建筑物的墻面上?；A支架由購方自行

設計制作，并需要嚴格的基礎抗壓和支架抗風強度計算，使之達到金屬支架和三面翻廣告牌自

重對基礎的抗壓要求，達到當地最大風力的抗風要求。如果三面翻廣告牌安裝在金屬支架上，

應把支架背面，用鐵板全部封閉，以免背后透光，影響畫面效果。

對基礎支架制作精度要求：a.橫梁要求水平，立柱要求豎直。b.在畫面長度方向要求不平直

度小于10毫米，在畫面高度方向要求上下橫梁不平行度小于20毫米。 對基礎支架制作強度要求：

下橫梁是支撐三面翻廣告牌重量的承重結構，要求在與三面翻廣告牌連接的每一個點產生的彈性

變形不得超過2毫米。

特別提醒：基礎支架設計、制作，應找具有等級資質的專業技術人員設計、制作。

2.安裝步驟：按尺寸要求，先裝上下外框（要求外框內角為90度）固定在支架上，再將左右外框與上下框相連接，最后安裝三棱柱畫面。

3.更換畫面：首先關閉電源，將三棱柱向上提20毫米，然后從底部橫向移動三棱柱，三棱柱上端就會自動脫開。

畫面通常是用帶背膠的即時貼制成，可將其縱向截成140毫米寬若干條，編好號碼，按順序貼在三棱柱上（在拆裝和搬動過程中，三棱柱不能受到強烈撞擊，防止三棱柱永久變形，變形的三棱柱會導致運行故障）。

維護保養

在開始保養打開裝有機械裝置的邊框之前，應首先關閉主電源。

1.齒輪：在電機和傳動主軸之間的鋼制齒輪，每連續運轉半年應加潤滑黃油一次。

2.塑料齒輪：在三棱柱傳動中的凸輪盤是用合成材料制作，本身具有自潤滑功能，不需要加任何潤滑劑。

3.畫面和外框清洗：用低壓噴水槍清潔，然后擦干(不要在霜凍季節清洗)。

三面翻廣告牌安裝行政審批一般流程

一、打點步伐

(1)申辦人到行政審批大廳窗口支付并填寫《戶外廣告設置請求表》一式五份；.

(2)行政審批辦證大廳窗口接管質料.

(3)相關科室(門路上設置由局市政科接管,建(構)筑物上設置由局市容科接管)進行考核.

(4)做出答應或不答應的決議.

(5)經考核答應的,支付審批件后到行政審批辦證大廳打點《戶外廣告設置證》.

二、報告資料

(1)請求陳述

(2)申辦人須供給經工商部分考核的廣告掛號證.

(3)建(構)筑物所有權人或場合地皮使用權人的租賃合同.

(4)戶外三面翻廣告計劃和建造使用質料,并附彩色結果圖.

(5)相關構造、單元定見(市委鼓吹部、計劃、園林、公安、建設、環保).

三、許諾時限:3個工作日.
