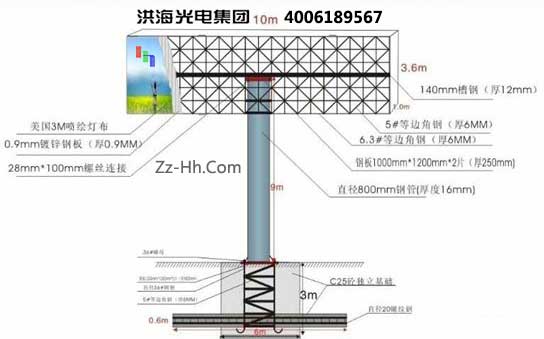

一、擎天柱廣告牌施工圖設計

⑴設計參數:基本風壓W0 =0.45KN/M.
⑵本工程抗震設防烈度為8度.

⑶設計依據的規范及行業標準:

①建筑結構荷載規范(GBJ50009-2010).

②建筑地基基礎設計規范(GB50007-2012).

③建筑抗震設計規范(GB50011-2010).

④鋼結構設計規范(GB50011-2013).

二、擎天柱廣告牌基礎工程
⑴依據甲方提供的地質報告,地基承載力,特征值不得小于fk=150kpa.
⑵材料選用:混凝土C25,墊層C10,鋼筋(HRB335)(HPB235).
⑶基礎施工完畢應及時回填,槽內雜物全部清除。
三、擎天柱廣告牌鋼結構
⑴材料:

①鋼材:選用Q235B碳素鋼,焊條采用E43.

②鋼筋(HRB335)(HPB235).

③面板:彩鋼板0.7mm厚.

⑵構造說明:
焊縫:圖中未注明焊縫為角焊縫,肢厚大于6mm.hf =6mm,肢厚小于6mm,hf =肢厚,滿焊.焊縫高度以較小于肢厚計,凡桿件接觸面均施焊,焊縫質量等級，對接焊縫二級，角焊縫接外觀等級三級 .
四、擎天柱廣告牌刷漆
⑴所有桿件均預先除銹,除銹等級為St2刷防銹漆兩遍。
⑵焊口,破損漆面處需補涂.
五、擎天柱廣告牌施工及驗收
⑴擎天柱廣告牌施工及驗收按照?鋼結構工程施工及驗收規范(GBJ50205-95)執行.
⑵原材料如鋼材,焊條,鍍鋅板,油漆必須有材質單.鋼材應有抗拉強度、伸長率、屈服強度和硫、磷、碳含量及冷考實驗的合格保證。
⑶此材料按國際標準設計,材料根據市場情況允許有下差值。
