led顯示屏，一直以來，有不少的朋友咨詢，那本篇文章具體介紹一下LED顯示屏的基礎常識。



一．LED顯示屏的分類

分類 方式	品 種	說 明
使用環境	室內LED顯示屏	室內LED顯示屏在室內環境下使用，此類顯示屏亮度適中、視角大、混色距離近、重量輕、密度高，適合較近距離觀看。
	室外LED顯示屏	室外LED顯示屏在室外環境下使用，此類顯示屏亮度高、混色距離遠、防護等級高、防水和抗紫外線能力強，適合遠距離觀看。
顯示顏色	單基色LED顯示屏	單基色LED顯示屏由一種顏色的LED燈組成，僅可顯示單一顏色，如紅色、綠色、橙色等。
	雙基色LED顯示屏	雙基色LED顯示屏由紅色和綠色LED燈組成，256級灰度的雙基色顯示屏可顯示65,536種顏色（雙色屏可顯示紅、綠、黃3種顏色）。
	全彩色LED顯示屏	全彩色LED顯示屏由紅色、綠色和藍色LED燈組成，可顯示白平衡和16,777,216種顏色。
顯示功能	圖文LED顯示屏(異步屏)	圖文LED顯示屏可顯示文字文本、圖形圖片等信息內容?？陕?lián)網脫機顯示。
	視頻LED顯示屏 (同步屏)	視頻LED顯示屏可實時、同步地顯示各種信息，如二維或三維動畫、錄像、電視、影碟以及現場實況等多種視頻信息內容。

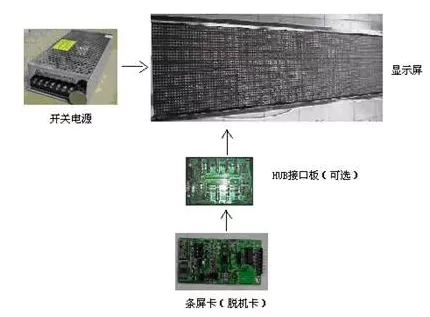

二．LED顯示屏的基本構成

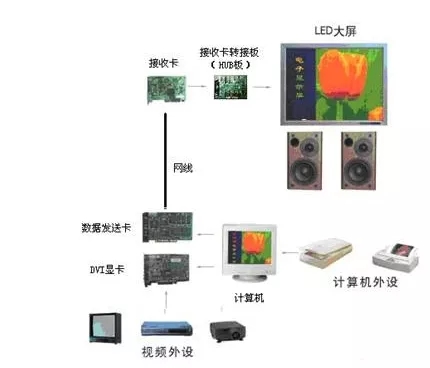

2、同步屏：

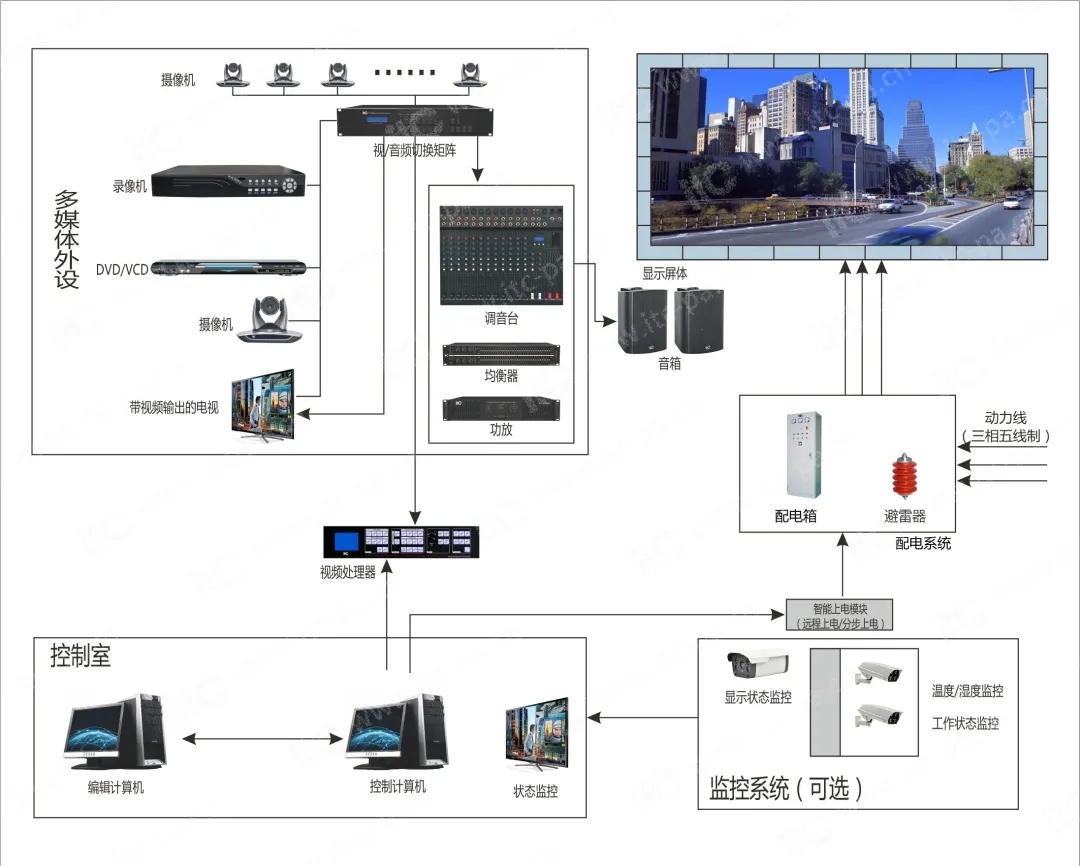

同步屏系統比較復雜，系統可大可小，一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。系統始終需要聯機計算機工作，將計算機上的圖像文字顯示在LED大屏幕上。



三．LED顯示屏涉及的名詞概念

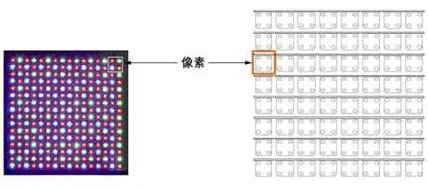

1、像素：



是LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

     上圖所示由2紅2綠組成1個顯示像素點





2、顯示模塊：



由若干個顯示像素組成的，結構上獨立的組成LED顯示屏的最小單元。

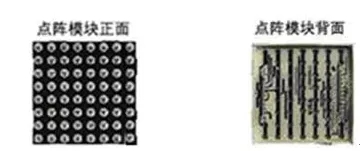

   · 室內屏用的是8x8的顯示模塊，即每個顯示模塊有64個像素

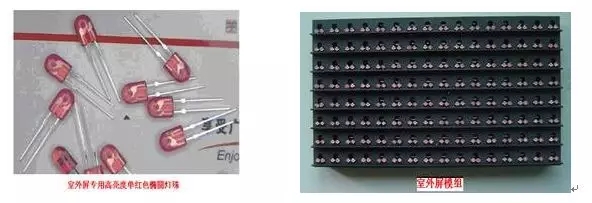

· 室外屏使用的是單個的燈珠，通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。



如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點





3、顯示模組：





由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示，出廠的半成品通常是以顯示模組形式提供的，將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”；室外屏俗稱“模組”，再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”，多用于大型的全彩屏。

   · 室內屏單元板通常有64x32（64列32行、由32個模塊組成）、64x16
（64列16行、由16個模塊組成）等。下圖是一個64x16的單元板：

· 室外屏模組通常有64x32、32x32、32x16、16x16、16x8多種

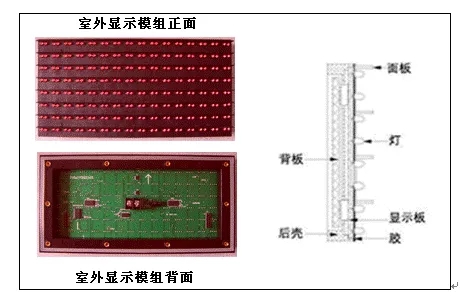

上圖為16x8(2紅)的室外屏模組。加了防水結構用于全戶外，我們可以看到塑料殼體，最右側是它的整個結構刨圖：顯示板上插的是燈珠、背板上是顯示驅動電路，這是分體結構的，也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的，下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼，面板上對應燈珠位置開有孔，以使燈珠漏出頭，后殼上有用于安裝的螺絲孔或磁柱，使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。
