廣告led顯示屏之外框組合

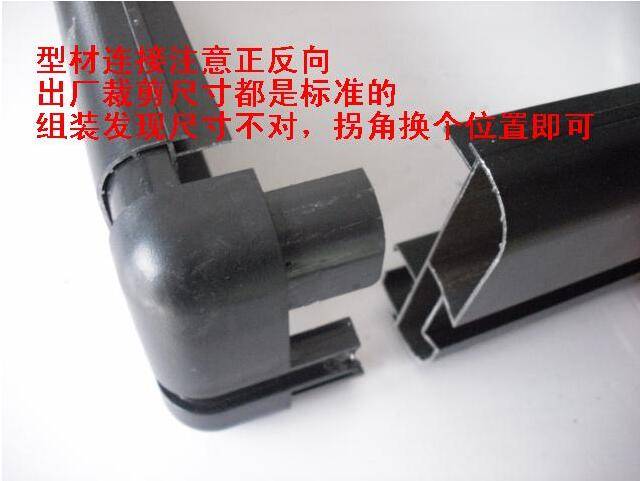

組裝帶外框的led顯示屏，就是將定制好的外框型材拼接起來，市面上流行的主要有方形和圓形的兩種普通型材，但外框裝配組合方法是相同的。型材注意正反方向，出廠裁剪尺寸都是標準的，組裝時發現尺寸不對，拐角換個位置就可以了。
廣告led顯示屏之固定單元板

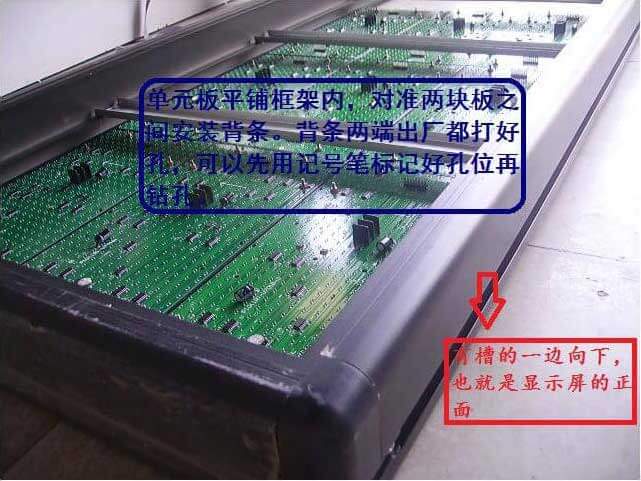

① 將該單元板平鋪安放于框架內，對準兩塊板之間安裝背條。背條兩端出廠都打好了孔，可以先用記號筆標記好孔位再鉆孔（注意前部和框架的背面，側面槽是前方），此時，安裝背條的位置必須很精準，不然要從頭開始重新安裝。

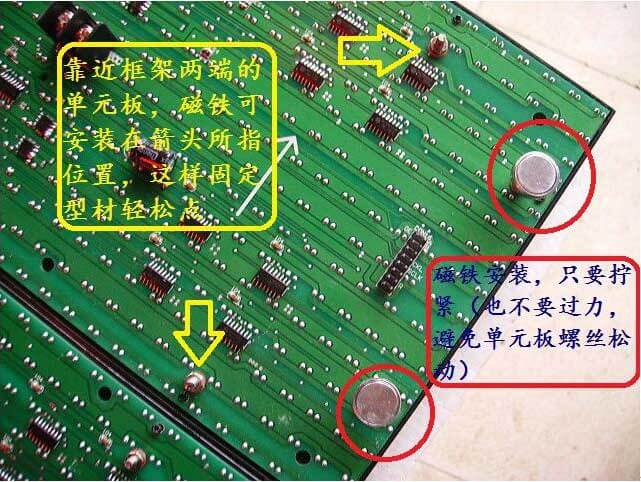

②固定完背條之后，取出框架，就可以安裝磁鐵?？拷蚣軆啥说膯卧?，磁鐵可安裝在箭頭所指位置，這樣固定型材輕松點。磁鐵安裝，只需擰緊（不要過力，避免單元板螺絲松動）

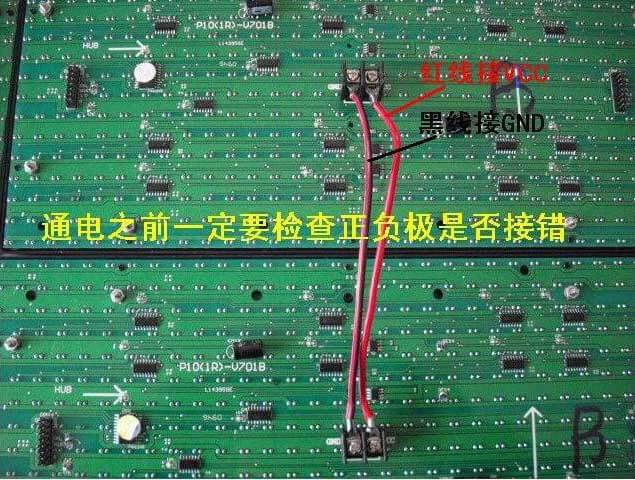

③安裝磁鐵完成后，合上框架，從而使磁鐵與背條吸住，固定單元板的工作就完成了。通電之前一定要檢查正負極是否接錯。

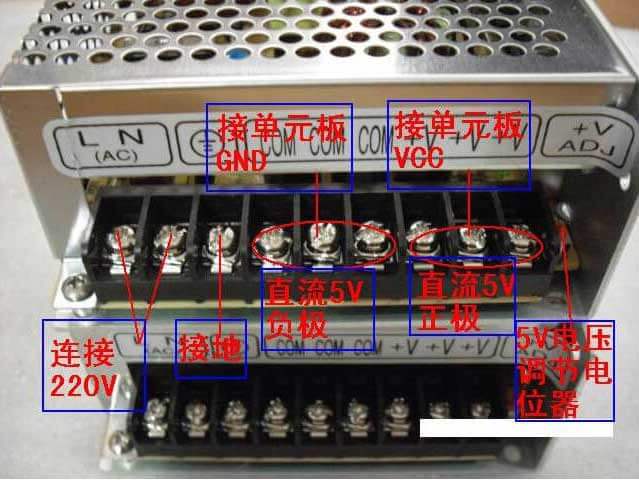

廣告led顯示屏之連接排線和上下電源線

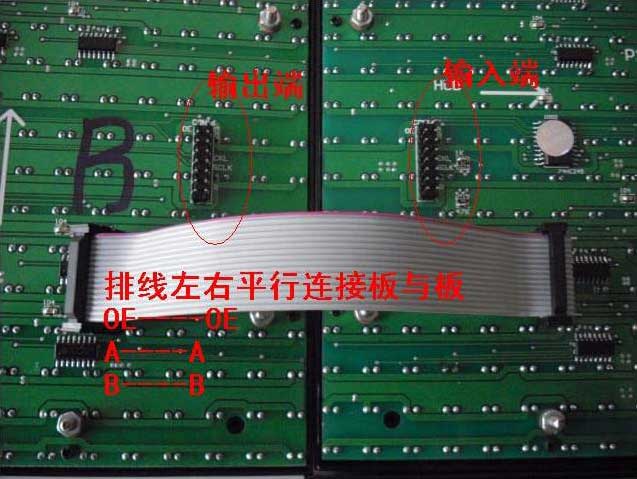

排線左右平行連接板與板
廣告led顯示屏之固定電源和LED控制卡

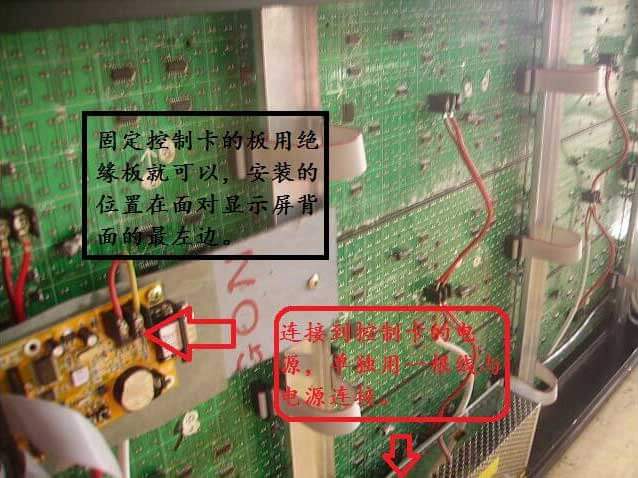

電源和LED控制卡布線時，需要注意控制卡上+-極，建議使用SVV2* 1.0軟核線，這是1平方雙股軟芯線。固定控制卡的板用絕緣板就可以，安裝的位置在面對顯示屏背面的最左邊。連接到控制卡的電源，單獨用一根線與電源連接。

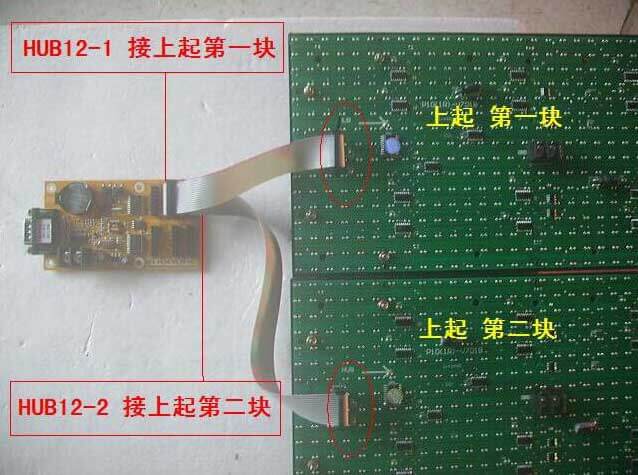

廣告led顯示屏之控制卡與單元板排線連接
連接之前請仔細看明白，這是最關鍵一步，可以先通過測試按鈕檢查屏安裝是否正確。
連接前按照示意圖看明白，屏沒有固定在墻上時仔細檢查，可以先通過測試按鈕，檢查L(zhǎng)ED屏線是否安裝正確。

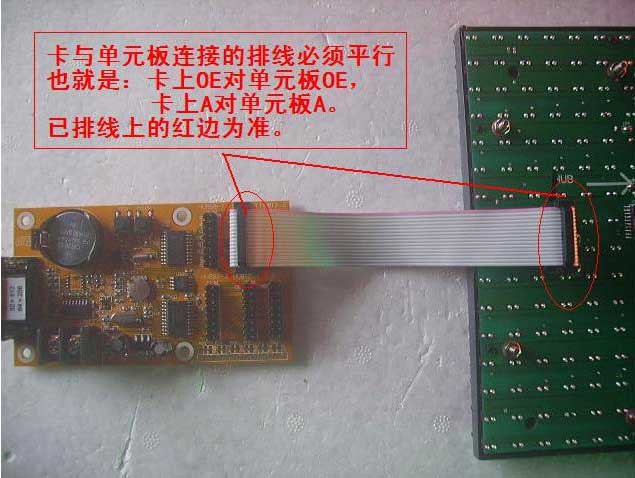

卡與單元板連接的排線必須平行，也就是說卡上OE對單元板OE，卡上A對單元板A，已排線上的紅邊為準。

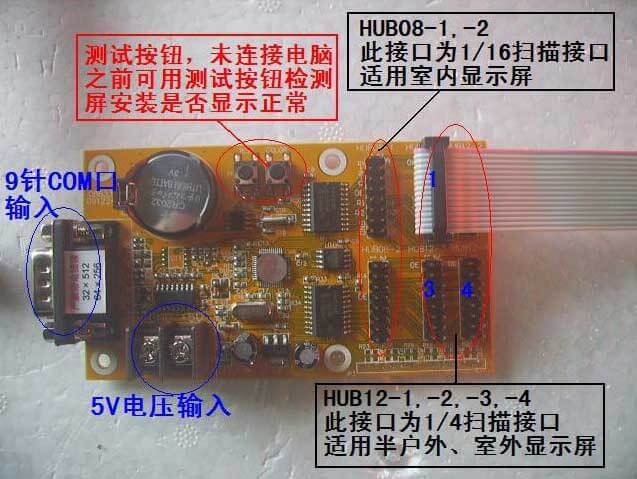

測試按鈕，未連接電腦之前可用測試按鈕檢測屏安裝是否顯示正常
