矩陣伸縮屏產品簡介

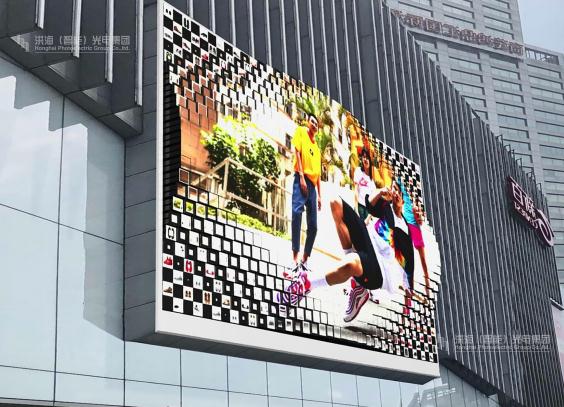

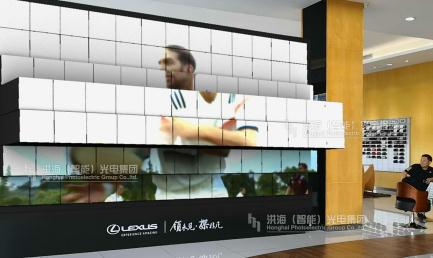

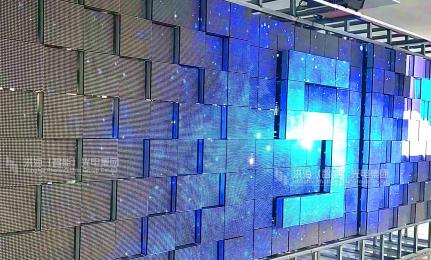

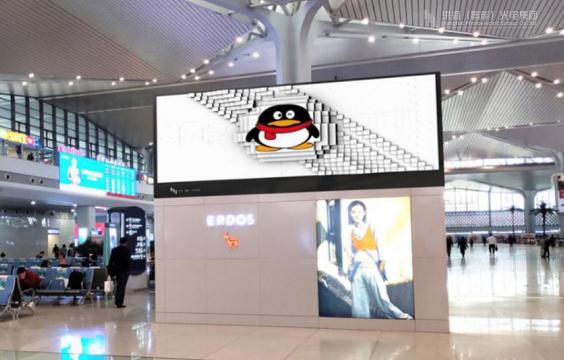

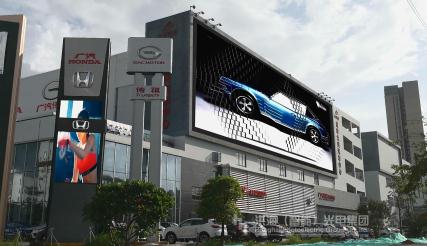

城市建筑風格、幕墻裝飾和戶外廣告在城市規劃中既能彰顯城市繁榮，又有著塑造城市形象，提升城市品味和活力的作用。但目前的建筑造型、城市景觀、幕墻裝飾還處在元素單一靜止不動的傳統制造階段，將LED顯示技術、數控機械運動、軟件程序控制、視頻編輯等多種智能化元素相結合，實現智能創造，讓建筑、幕墻、景觀動起來，成為趨勢。洪海百變大屏---會跳舞的LED大屏：是將LED顯示屏分割成若干塊小屏，每塊小屏分別用一臺電機驅動，使顯示屏呈現出凹凸變化的動感效果，以其波瀾壯闊的動感效果沖擊人們眼球。這就是矩陣伸縮屏。



矩陣伸縮屏技術特征



1.方柱型伸縮體：

矩陣伸縮屏一般有兩種外觀表現形式：一種是推桿將顯示屏箱體推出，立體感較差；改進后的結構，是將推出機構和顯示屏箱體或模組總成為一個長方形立方體，伸縮時展現的視覺效果更有立體感！

2.伸縮幅度加大：

初級產品伸縮幅度較小，電機速度較慢，升級后的技術，伸縮幅度增加到W*1.6（比如顯示屏寬度500時，伸縮幅度為500*1.6=800mm），動感效果更強烈。

3.防止墜落限位：

萬一情況下如果發生程序混亂導致電機不停地運轉時，設定電子限位和物理強制停機保護，確保在任何情況下設備絕對不會墜落！

4.錯誤自動報警：

當伸縮體處于伸出后部回位等故障時，一般情況下會自動修復，特殊情況下無法復位時程序會自動檢測—分析—反饋—短信通知。

5.遠程視頻發布：

為了快捷發布視頻，洪海采用的播放卡可以根據需要采用光纖或遠程傳輸視頻，無需到達現場。

6.超載自動保護：

當出現線路過載時，洪海控制系統會自動檢測判斷，停機保護。

7.防止惡意發布監控；

遠程實時監控視頻播放，及時制止電腦被惡意串改造成不好的社會影響。

8.視頻和機械同步控制；

當機械動感和視頻相結合時，會產生乘法基數的動感效果和藝術創意，洪

海專利技術將視頻和機械運動有機結合，機械運動按照視頻指令執行。

9.風雨自動保護；

當風力或下雨達到設定值時，顯示屏照常播放，電機自動停止運動

10.模塊化結構

機械部分采用模塊式組合，安裝維護方便；線路部分采用接插式連接，排列簡潔美觀，安全可靠。



日常維護



1.機械設備無需加油；

2.使用者每個月派人到設備后面現場查看有無 電線脫落、耳聽有沒有過度噪音；

3.出現機械故障時，按照圖示程序更換原件；出現線路故障時，按照廠家《故障分析》和 《電路圖》進行維修；

4.廠家在安裝調試過程會錄制《安裝要點規范》 和《電路調試規范》視頻，作為以后維護規范 和參考；

5.記錄日常故障

6.售后服務電話……



矩陣伸縮屏技術要求



概述：一個完整的LED屏幕由多個LED模組拼裝而成,每個模組可以向前伸或向后縮，動力由一個交流電機提供。一塊LED屏幕可以按模組分為X行，Y列；可以通過模組在不同時間的不同伸縮量組成不同的運動圖案（模式）；也可以根據視頻內容完成不同的運動圖案，即與視頻播放同步；系統組成：



1、上位機：協調控制整個系統的運行；

2、子機（即下位機）：接收上位機的控制信號并執行相應動作；

3、傳感器控制器：將風力傳感器、雨水傳感器和視頻播放器的輸出信號轉換成上位機能識別的信號，

通過RS485總線和上位機通信。

4、GPRS模塊：將上位機的運行信息以短信息的形式發送到指定的用戶手機上。

5、RS485中繼器：RS485總線驅動及組網。

6、其他：上位機外配顯示、鍵盤、鼠標等外部設備，用于系統參數設置。



傳感器控制器：



傳感器控制器接收視頻同步信號、風速傳感器信號和雨水傳感器信號，并轉換成上位機能識別的信號發送給上位機。

1、接收視頻同步信號：由視頻播放器提供，是電平信號。視頻播放時提供一個2秒的高電平信號，所有視頻播放結束后開啟下一個播放循環時，改信號有效。子機的運行模式根據每段視頻的時間長度進行同步動作。

2、風速傳感器：測量風速，通過485接口與控制器上位機通信。如大風天則停止運行。

3、雨量傳感器：測量是否下雨，如遇雨天則停止運行。



子機（驅動交流電機）：



子機通過RS485總線接收上位機的命令并執行相應的動作

1、正向運行：正向運行時間可以預設置；

2、正、反向運行轉換時停止：該停止時間值可以預設置；

3、反向運行：反向運行時間比正向運行時間長，長出的時間可以預設定。

4、響應上位機狀態查詢：



上位機技術要求：

1、完成每段視頻對應的運行模式的設置，并進行動畫演示運行效果。

2、完成系統的定時開、關機功能。

3、矩陣伸縮屏每天在系統停止運行時查詢所有子機的故障狀態，并形成運行記錄。當有故障時要向指定手機發送信息。
